常用减速机的型式和应用

2015-04-21 17:22:09 格鲁夫机械 Www.Gelufu.Com 点击数:
常用减速机的型式和应用

减速机是原动机和工作机之间的独立的闭式传动装置,用来降低转速和增大转矩,以满足工作需要,在某些场合也用来增速,称为增速器。
减速机的种类很多,按照传动类型可分为齿轮减速机、蜗杆减速机和行星减速机以及它们互相组合起来的减速机;按照传动的级数可分为单级和多级减速机;按照齿轮形状可分为圆柱齿轮减速机圆锥齿轮减速机圆锥圆柱齿轮减速机;按照传动的布置形式又可分为展开式、分流式和同轴式减速机

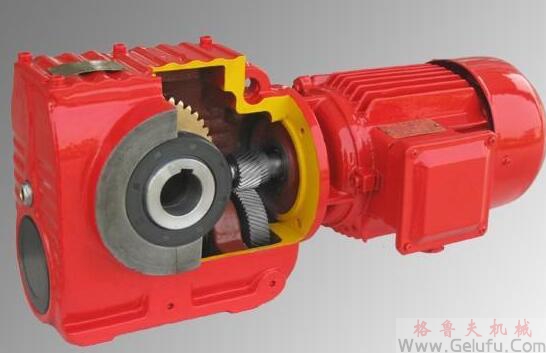

减速机的基本构造
减速机主要由传动零件(齿轮或蜗杆)、轴、轴承、箱体及其附件所组成。其基本结构有三大部分:1)齿轮、轴及轴承组合;2)箱体;3)减速机附件。
齿轮、轴及轴承组合
小齿轮与轴制成一体,称齿轮轴,这种结构用于齿轮直径与轴的直径相关不大的情况下,如果轴的直径为d,齿轮齿根圆的直径为df,则当df-d≤6~7mn时,应采用这种结构。而当df-d>6~7mn时,采用齿轮与轴分开为两个零件的结构,
如低速轴与大齿轮。此时齿轮与轴的周向固定平键联接,轴上零件利用轴肩、轴套和轴承盖作轴向固定。两轴均采用了深沟球轴承。这种组合,用于承受径向载荷和不大的轴向载荷的情况。当轴向载荷较大时,应采用角接触球轴承、圆锥滚子轴承或深沟球轴承与推力轴承的组合结构。轴承是利用齿轮旋转时溅起的稀油,进行润滑。箱座中油池的润滑油,被旋转的齿轮溅起飞溅到箱盖的内壁上,沿内壁流到分箱面坡口后,通过导油槽流入轴承。当浸油齿轮圆周速度υ≤2m/s时,应采用润滑脂润滑轴承,为避免可能溅起的稀油冲掉润滑脂,可采用挡油环将其分开。为防止润滑油流失和外界灰尘进入箱内,在轴承端盖和外伸轴之间装有密封元件。
箱体
箱体是减速机的重要组成部件。它是传动零件的基座,应具有足够的强度和刚度。
箱体通常用灰铸铁制造,对于重载或有冲击载荷的减速机也可以采用铸钢箱体。单体生产的减速机,为了简化工艺、降低成本,可采用钢板焊接的箱体。
灰铸铁具有很好的铸造性能和减振性能。为了便于轴系部件的安装和拆卸,箱体制成沿轴心线水平剖分式。上箱盖和下箱体用螺栓联接成一体。 · 中国建材网-建材一点通 · 排名三甲,傲视同行
· 风雨同舟,共度五年 · 优秀建材企业网站展播
轴承座的联接螺栓应尽量靠近轴承座孔,而轴承座旁的凸台,应具有足够的承托面,以便放置联接螺栓,并保证旋紧螺栓时需要的扳手空间。为保证箱体具有足够的刚度,在轴承孔附近加支撑肋。为保证减速机安置在基础上的稳定性并尽可能减少箱体底座平面的机械加工面积,箱体底座一般不采用完整的平面。
附件
为了保证减速机的正常工作,除了对齿轮、轴、轴承组合和箱体的结构设计给予足够的重视外,还应考虑到为减速机润滑油池注油、排油、检查油面高度、加工及拆装检修时箱盖与箱座的精确定位、吊装等辅助零件和部件的合理选择和设计。
1)检查孔 为检查传动零件的啮合情况,并向箱内注入润滑油,应在箱体的适当位置设置检查孔。检查孔设在上箱盖顶部能直接观察到齿轮啮合部位处。平时,检查孔的盖板用螺钉固定在箱盖上。
2)通气器 减速机工作时,箱体内温度升高,气体膨胀,压力增大,为使箱内热胀空气能自由排出,以保持箱内外压力平衡,不致使润滑油沿分箱面或轴伸密封件等其他缝隙渗漏,通常在箱体顶部装设通气器。
3)轴承盖 为固定轴系部件的轴向位置并承受轴向载荷,轴承座孔两端用轴承盖封闭。轴承盖有凸缘式和嵌入式两种。利用六角螺栓固定在箱体上,外伸轴处的轴承盖是通孔,其中装有密封装置。凸缘式轴承盖的优点是拆装、调整轴承方便,但和嵌入式轴承盖相比,零件数目较多,尺寸较大,外观不平整。
4)定位销 为保证每次拆装箱盖时,仍保持轴承座孔制造加工时的精度,应在精加工轴承孔前,在箱盖与箱座的联接凸缘上配装
