Y系列三相异步电动机产品选型资料

2018-02-14 21:43:28 格鲁夫机械 Www.Gelufu.Com 点击数:
Y系列三相异步电动机产品选型资料

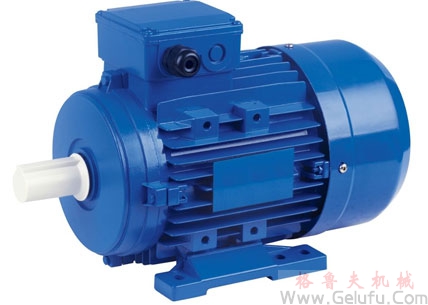

Y系列(IP44)小型三相异步电动机产品特点

Y系列是供一般用途的全封闭自扇冷笼型三相异步电动机,它是总结多年生产经验的全国统一设计的系列电动机。具有效率高、耗电少、性能好、噪声低、振动小、体积小、重量轻、运行可靠、维护方便等优点。功率等级与安装尺寸关系符合国际通用标准,便于外贸出中和进口设备的配套。
    该电动机广泛适用于一般农业和工矿企业驱动对转差率及其它性能无特殊要求的机械,如水泵。鼓风机、运输机械、农业机械、矿山机械、金属切削机床、搅拌机、碾米机、磨粉机等。由于电动机具有较好的起动性能,因此,也适用于某些对起动转矩有较高要求的机械,如某些压缩机等。
    电动机的绝缘等级采用B级绝缘,外壳防护等级为IP44,冷却方式为IC0141。该电动机在环境温度不超过+40℃,海拔不超过1000m时,定子绕组用电阻法测量温升不超过80℃。
    电动机以连续工作制(S1)为基准的连续定额,定电压为380V,额定频率为50HZ,3kw及以下者为Y联结,4kw及以上者△联结。
    电动机一般只有一个轴伸,如用户需要双轴伸时,亦可按特殊订货应。第二轴伸只允许联轴器传动。还可按用户需要供应特电压的电动机,如电压制成220/380、200/340、346/600、380/660V。频率可制成60HZ,转速可制成单速、双速、多速以及制成防潮、防霉、湿热带或户外型、防爆型、增安型等特殊要求的电动机
Y系列(IP44)小型三相异步电动机机座号、功率及转速对应表
电动机的机座号、功率及转速对应关系,见表1。
电动机的机座号、功率及转速
Y系列(IP44)三相异步电动机结构简介及标记示例
结构简介
    Y系列(IP44)电动机定子铁心嵌完绕组后经浸漆外理成为一个完整的整体,从而保证了绕组及绝缘具有良好的机械性能、电气特性及热稳定性。
    电动机的转子采用冷压或热套工艺,将铸铝转子固定在轴上,经校验动平衡而保证电动机振动低到规定的限值内。
    电动机接线盒内有较大的空腔,便于接线,出线口有锁紧装置,能适应多种电源线的安装,并可根据需要, 在与电动机轴线平行或垂直四个方向任意出线。
    电动机的风扇采用键配合,运行可靠,风罩由薄钢板拉伸后冲孔制成,电动机的风罩外形美观,刚性好,能满足外壳防护等级(IP44)的要求。
    电动机H160mm中心高以下采用全封闭轴承。Y(IP44)H80~132mm中心高电动机的轴伸端轴承室内放有一个波形的弹簧片,以减少轴承的摩擦损耗,轴向窜动及对轴承施加轴向预压力,从而提高轴承寿命,减少电动运行中的振动和噪声。电动机的非轴伸端采用轴承内盖,夹紧轴承,以使波形弹簧片不致于因为立式安装及起动时所引起的轴向压力而损坏。
    Y系列(IP44)电动机有三种基本安装型式如下。
    B3:机座带底脚,端盖上无凸缘的结构型式;
    B5:机座不带底脚,端盖上带大于机座的凸缘结构型式;
    B35:机座带底脚,端盖上带大于机座的凸缘结型式。
    常用的安装结构型式以及适用的机座号,见表1。

Y系列(IP44)三相异步电动机结构简介及标记示例

    型号含义
    Y系列(IP44)三相异步电动机结构简介及标记示例
Y系列(IP44)电动机轴承型号
Y系列(IP44)电动机轴承型号
Y系列(IP44)三相异步电动机主要技术参数(同步转速3000r/min)
Y系列(IP44)三相异步电动机主要技术参数(同步转速1500r/min)
Y系列(IP44)三相异步电动机主要技术参数(同步转速1000r/min)
Y系列(IP44)三相异步电动机主要技术参数(同步转速750r/min)
Y系列(IP44)三相异步电动机空载噪声声功率级数值
Y系列(IJP44)电动机空载声声功率级数值
Y系列(IJP44)电动机空载声声功率级数值
Y系列(IP44)三相异步电动机空载噪声声功率级数值及振动速度有效值
中心高/mm
80~132
160~225
250~315
振动速度有效值/(mm/s)
1.8
2.8
4.5
Y系列(IP44)B3、B7、B8、V5、V6三相异步电动机外形及其安装尺寸
Y系列(IP44)B3、B7、B8、V5、V6三相异步电动机外形及其安装尺寸
Y系列(IP44)B35、V15、V36三相异步电动机外形及安装尺寸
Y系列(IP44)B35、V15、V36三相异步电动机外形及安装尺寸
Y系列(IP44)B5、V1、V3三相异步电动机外形及安装尺寸
Y系列(IP44)B5、V1、V3三相异步电动机外形及安装尺寸
