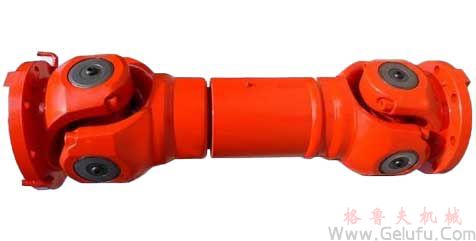

SWZ整体轴承座十字轴式万向联轴器

SWZ整体轴承座十字轴式万向联轴器特点



SWZ十字轴万向联轴器双联型式

图示	型式代号	名称
	BH	标准伸缩焊接型
	WH	无伸缩焊接型
	LH	长伸缩焊接型
	WD	无伸缩短型
	BF	标准伸缩法兰型
	WF	无伸缩法兰型
	CF	长伸缩法兰型

BH标准伸缩焊接式万向联轴机基本参数和主要尺寸

WH无伸缩焊接式万向联轴机基本参数和主要尺寸

CH长伸缩焊接式万向联轴机基本参数和主要尺寸

WD无伸缩短式万向联轴机基本参数和主要尺寸

BF标准伸缩法兰式万向联轴机基本参数和主要尺寸

WF无伸缩法兰式万向联轴机基本参数和主要尺寸

CF长伸缩法兰式万向联轴机基本参数和主要尺寸

SWZ十字轴式万向联轴机与相配件的联接

1）法兰联接是通过高强度螺栓及螺母把两端法兰联接在其他相配件上。联接螺栓只能从相配件的法兰侧装入，螺母由另一侧预紧。

2）端面齿联接是通过端面齿、高强度螺栓及螺母把两端法兰联接在其他相配件上。

 2.轴孔d₂若选用圆柱轴孔，当d_2­≤630mm时，其轴孔及键槽型式尺寸按GB3852的规定，轴孔长度L_1­，选短系列；当d_2­＞630mm时，轴孔及键槽型尺寸由设计者自行规定。
