齿轮减速机

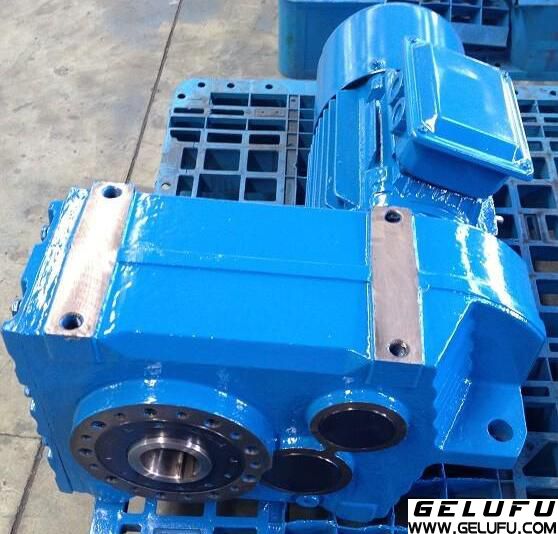

F平行轴斜齿轮减速机安装图示及选型方案

Www.Gelufu.Com 格鲁夫机械 2016-01-02 19:56:34  点击:

    特点
    ——采用 化设计体积小
    ——平行输出,节省空间
    ——效率高达97%,输出扭矩大,起动平稳;
    ——齿轮具有极高耐久强度使用寿命长
    ——可以正反运转;
    ——能与多种电动机组合
    ——与机械无级变速器组成无级调速电机
    ——与变频器匹配,实现速度扭矩控制
    分类
    F系列平行轴斜齿轮减速电机根据尺寸,由小至大共分11种:F37、F47、F67、F77、F87、F97、F107、F127。
    F系列平行轴斜齿轮减速电机组合机型共分8种:F67S90、F77S90、F87S115、F107S140、F127S140、F107S180、F127S180。

 F减速机结构型式说明
    F系列各轴之间的几何位置都互为平行关系,因而亦称为平行轴系列。由两级或三级齿轮构成,输入功率0.12-200KW, 大输出转矩18000N.m。
    1 F型:底脚安装,输出轴为实心轴。型号规格有F37…F157等10种。
    2 FF型:B5法兰安装,输出轴为实心轴。型号规格有FF37…FF157等10种。
    3 FA型:轴装式,输出轴为空心轴。型号规格有FA37…FA157等10种。
    4 FAF型:B5法兰安装,输出轴为空心轴。型号规格有FAF37…FAF157等10种。
    5 F…SZ型:输入轴型,作为上述各种机型的变型品种,即不配电动机而配用输入轴。
    6 FAT型:即在FA型上增加防转臂等附件后的派生型。通常除弹性套外的其它附件不在标准供货范围内。
    7 F…R型:F系列和R系列的组合,可形成很大的传动比。
F减速机传动比、功率:
    F系列平行轴斜齿轮减速电机,传动比分级精细i=5.36—i=14526(组合机型);详见选型表。
    电动机功率0.12KW——90KW。
    安装方式、输出输出形式:
    F系列平行轴斜齿轮减速机安装方式:1.底脚安装;2.法兰安装;3.扭力臂安装(轴装系列);
    输出轴形式:1.实心轴输出;2.空心轴输出
    选型要点:
    选择F系列斜齿轮减速电机的型号时,必须明确减速电机的使用系数fB(见下表)、输出转速及电机功率。而使用系数fB则综合表达了工作母机的应用及工作状况。如果要使减速机齿轮经久耐用,那么工作母机的实际使用系数fBL(见下表)应小fB使用系数选择原则:fBL<fB
    fB减速电机的 大允许使用系数
    fBL工作母机的实际使用系数
    fBL
每天运行时间
四小时
八小时
十六小时
二十四小时
每小时起停次数
<10
10-200
<200
<10
10—200
<200
<10
10-200
<200
<10
10-200
<200
均匀载荷Ⅰ
--
0.8
1
0.9
1
1.1
1
1.1
1.2
1.2
1.3
1.5
中等载荷Ⅱ
1
1.1
1.3
1.1
1.2
1.3
1.2
1.4
1.5
1.4
1.5
1.6
强冲击载荷Ⅲ
1.3
1.4
1.5
1.4
1.5
1.6
1.5
1.6
1.7
1.6
1.7
1.8
    注:如果驱动情况复杂,在选择fB时请与我公司联系。
F减速机型号标示
 注:1、输入轴型没有电动机各项内容。
        2、不注明接线盒方向时,则默认为安装形式中的0度位置
        3、对输出轴旋转方向和输入轴旋转方向有特别要求的用户,请与技术部联系,并在订货时用简图或文字说明。
 各种安装形式定义为:
F减速机安装图示
    M1-电机水平放置;减速机底部朝下。
    M2-电机居下。
    M3-电机水平放置;减速机底部朝上。
    M4-电机居上。
    M5-电机水平放置;当减速机在M1安装位置时,从电机方向看,减速机的左面旋转到下方位置。
    M6-电机水平放置;当减速机在M1安装位置时,从电机方向看,减速机的左面旋转到上方位置。
